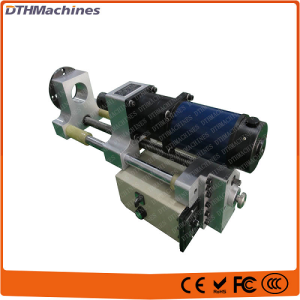

Pārnēsājamas līnijas urbšanas mašīnas TDG90 pārnēsājams apstrādes aprīkojums

Pārnēsājamas līnijas urbšanas mašīnas TDG90 pārnēsājams apstrādes aprīkojums

Pārnēsājama TDG90 līnijas urbšanas mašīna Iekšējā urbuma apstrādei. Liela mēroga kuģa fiksēts caurums, kuģa ass caurums utt. To var uzstādīt horizontāli un vertikāli. Tehniskās detaļas: Tehniskās detaļas: Urbšanas stieņa diametrs: 90mm Urbuma diametrs: 95-800mm Urbšanas stieņa apgriezieni minūtē: 0-78 Padeves ātrums: 0,16 / 0,28 mm / apgrieziens Pavirziena galvas padeves ātrums: 0,148 / 0,298 mm / apgrieziens Jauda: Elektromotors, Servo motors, Hidrauliskā piedziņa Uzziniet vairāk: e-pasts: sales @ dthmachines.com, vietne: joysungportable.com, tālr .: +86 75533238068
Nosūtīt pieprasījumu



TDG 90 portatīvā līnijas urbjmašīna, kas apstrādā video

TDG 90 PORTATĪVĀS KUSTAMĀS AUGŠANAS MAŠĪNAS galvenokārt izmanto cauruļvada iekšējā cauruma apstrādei, ko var uzstādīt horizontāli vai vertikāli, piemēram, ostas tehnikas, vārsta korpusa, turbīnas vienības un stūres asmeņa caurumu apstrādei ar koncentrisku caurumu apstrādi.

TDG90 funkcijas apraksts:

  1. Visas mašīnas detaļas ir modulāras, un tās var ātri uzstādīt un izjaukt uz vietas.

  2. Dažādas uzstādīšanas metodes, ieskaitot horizontālo, vertikālo un slīpo urbumu.

  3. Pastāvīga griezes momenta jauda, liels griešanas daudzums, vienas puses griešanas apjoms līdz 5 mm, energosistēmā ir servo motors, hidrauliskais motors.

  4. Padeves ātrumu var pakāpeniski pielāgot, lai apmierinātu dažādas apstrādes precizitātes vajadzības.

  5. Pēc izvēles ar gala apstrādes ierīci, apstrādes gala atloka blīvējuma virsmu, V veida rievu un tā tālāk.

  6. Dažādu darba vidi var apmierināt dažādas atbalsta un stiprināšanas ierīces, tai skaitā vienas rokas balsts, krusta balsts, viena vārda atbalsts un centra atbalsts.

  7. Aprīkots ar tālvadības ķēdes vadības sistēmu, viegli darbināms un augsts drošības koeficients.

  TDG 9 0 LĪNIJU AUGŠANAS IESTATĪŠANA

tdg901

PADEVES VIENĪBA / ROTĀCIJAS VIENĪBA

tdg90-10

Barības vienība Rotācijas vienība

Urbšanas gājiens: 500/800 / 1000mm

Mehāniskā padeve, padeves ātrums vienā apgriezienā: 0-0,5 mm / apgr

Regulējams ierobežojošs bloks

Svars: 17 kg

Stiprina jebkur uz bāra

8,5: 1 pārnesumu samazināšanas attiecība

Svars: 25 kg

SPĒKAS VIENĪBA


tdg90-05

tdg90-04

Jauda un spriegums: 3000 W, 380 V / 415 V, 50/60 HZ, RPM: 0–78 apgr.

Hidrauliskais spēka agregāts

tdg90-06

 1: hidrauliskais spēka agregāts, 10HP (7,5KW), 38L / min
2: hidrauliskais spēka agregāts, 15HP (11KW), 38L / min
3: hidrauliskais spēka agregāts, 20HP (15KW), 38L / min
4: hidrauliskais spēka agregāts, 25HP (18,5KW), 60L / min

Electirc motors

tdg90-07



Jauda un spriegums: 2300W elektromotors, 110V / 220V, 50 / 60HZ, Jauda un spriegums: 2300W elektromotors, 110V / 220V, 50 / 60HZ,
